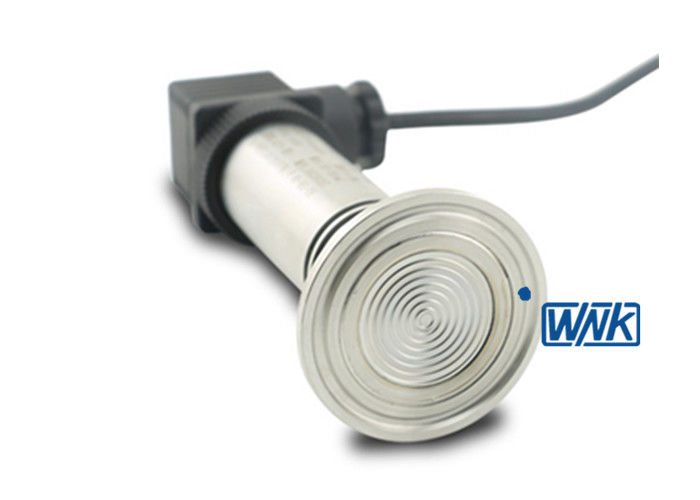

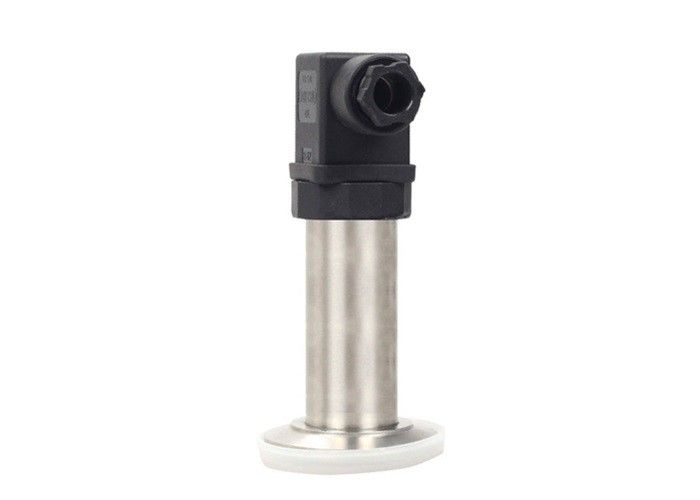

Tipo óleo da braçadeira de silicone sanitário do sensor da pressão - membrana nivelada enchida

Clamp Type Sanitary Pressure Sensor Silicon Oil Filled Flush Membrane
Clamp Type Sanitary Pressure Sensor Silicon Oil Filled Flush Membrane Clamp Type Sanitary Pressure Sensor Silicon Oil Filled Flush Membrane Clamp Type Sanitary Pressure Sensor Silicon Oil Filled Flush Membrane Clamp Type Sanitary Pressure Sensor Silicon Oil Filled Flush Membrane Clamp Type Sanitary Pressure Sensor Silicon Oil Filled Flush Membrane

Imagem Grande :  Tipo óleo da braçadeira de silicone sanitário do sensor da pressão - membrana nivelada enchida

Detalhes do produto:
Lugar de origem: Hefei, NC
Marca: WNK
Certificação: CE, SGS, ISO9001, NEPSI
Número do modelo: WNK805
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 parte
Preço: Negotiable
Detalhes da embalagem: Embalagem Mar-Digna ou embalagem em condições perfeitas de navegação
Tempo de entrega: 5-8 dias do trabalho
Termos de pagamento: T / T, Western Union
Habilidade da fonte: 5000Pcs por mês
Descrição de produto detalhada
Meio aplicável: Gás, água, líquido Escala: -100kpa-10kpa, 60mpa
Precisão linear: 0.5%FS 0.25%FS Tipo: Calibre, absoluto, negativo
Temperatura de trabalho: -40 ~ ℃ 85 Conexão elétrica: Conector de Hirschmann
Prova: IP67 Poder: 24VDC, 12-32V
Realçar:

transmissor de pressão sanitário

,

transdutor de pressão sanitário

,

Tipo sensor sanitário da braçadeira da pressão



Tipo óleo da braçadeira de silicone - sensor sanitário enchido da pressão da membrana nivelada





Descrição

O transdutor de pressão liso nivelado sanitário da membrana do diafragma é um tipo do sensor da pressão de uso geral na prática industrial. É amplamente utilizado em uma variedade de ambientes da automatização industrial, envolvendo os oleodutos, a tutela e as energias hidráulicas da água, tráfego railway, construção inteligente, controle de produção, espaço aéreo, forças armadas, petroquímico, poços de petróleo, eletricidade, navios, máquina ferramenta, suprimento de ar do encanamento, vácuo da caldeira e muitas outras indústrias.





Aplicação

 É amplamente utilizada em uma variedade de ambientes da automatização industrial, envolvendo os oleodutos, a tutela e as energias hidráulicas da água, tráfego railway, construção inteligente, controle de produção, espaço aéreo, forças armadas, petroquímico, poços de petróleo, eletricidade, navios, máquina ferramenta, suprimento de ar do encanamento, vácuo da caldeira e muitas outras indústrias.



Informação técnica detalhada:




Amplitude da pressão 0-0.2 ~ -100kPa; 0-0.2 ~ 1000kPa 60000kPa
Rangedown 100:1
Temperatura permissível Temperatura da compensação Temperatura dos meios Temperatura do ambiente Temperatura de armazenamento
-30~70℃ -20~85℃ -20~85℃ -45~85℃
Precisão 0.1%FS, 0.25%FS, 0.5%FS, 1.0%FS
Sinais de saída 4~20mA, 0~5V, 1~5V, 0~10V
Estabilidade a longo prazo 0.25%FS/year
Fonte de alimentação 24VDC
Classe da proteção IP65
Conexão elétrica DIN43650, M12, dirigem a ligação, Hirschman pequeno
Conexão mecânica G1/2, M20*1.5, 1/2NPT, 1/4NPT, personalização
Repetição 0,05, 0.1%FS
Sobrecarga 1.5~2 vezes
Material do alojamento SS304





Vantagens competitivas:

1. Fundado em 2004, sobre uma pesquisa de 13 anos, tornar-se e experiência profissionais da produção;
2. equipe experiente e profissional do R&D para proporcionar serviços da personalização;
3. produzindo os elementos de núcleo PWB do transmissor, PWB de fornecimento para produtores do transmissor;
4. a precisão a mais alta até 0.05%FS;
5. várias saídas I2C, SPI, 4~20mA, cervo, Modbus, Profibus-Pa, 0.5-4.5V, 0.2-2.9V e outras saídas análogas;
6. Nossos produtos foram exportados para Alemanha, Noruega, Polônia, Finlandia, Espanha, Reino Unido, França, Rússia, EUA, Brasil, México, Austrália, Japão, Coreia, Tailândia, Indonésia, Uruguai e muitos outros países.
