4-20mA inteligente difundiu o transmissor de pressão esperto do silicone com 2" suporte para industrial arquivado

4-20mA inteligente difundiu o transmissor de pressão esperto do silicone com 2" suporte para industrial arquivado

Intelligent 4-20mA Diffused Silicon Smart Pressure Transmitter with 2" Mounting Bracket for Industrial Filed

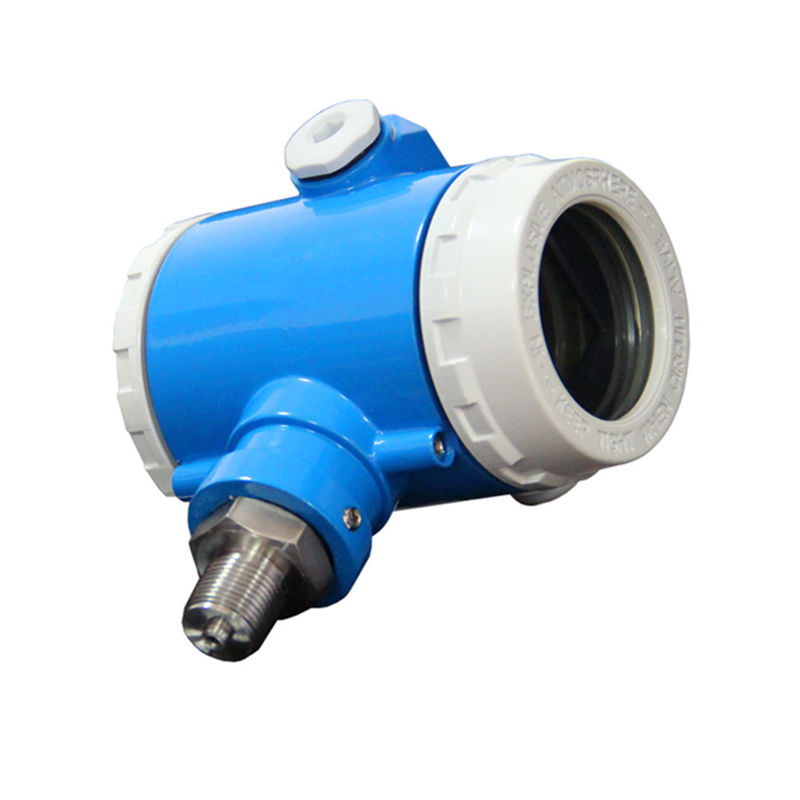

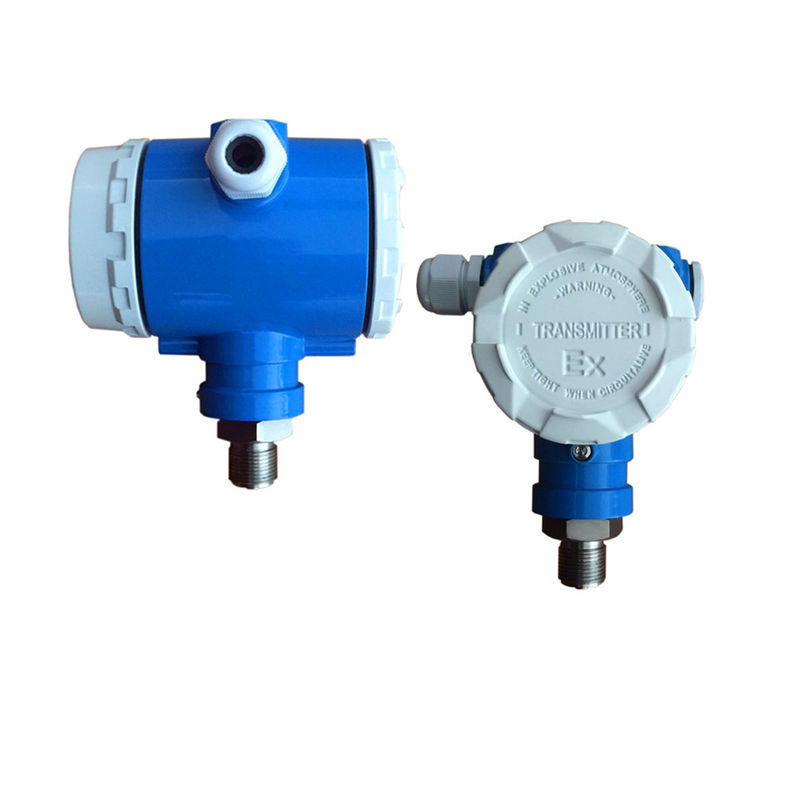

Intelligent 4-20mA Diffused Silicon Smart Pressure Transmitter with 2" Mounting Bracket for Industrial Filed Intelligent 4-20mA Diffused Silicon Smart Pressure Transmitter with 2" Mounting Bracket for Industrial Filed Intelligent 4-20mA Diffused Silicon Smart Pressure Transmitter with 2" Mounting Bracket for Industrial Filed Intelligent 4-20mA Diffused Silicon Smart Pressure Transmitter with 2" Mounting Bracket for Industrial Filed

Imagem Grande :  4-20mA inteligente difundiu o transmissor de pressão esperto do silicone com 2" suporte para industrial arquivado

Detalhes do produto:
Lugar de origem: Anhui, China
Marca: WNK
Certificação: CE, ISO, HART
Número do modelo: WNK51
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiation
Detalhes da embalagem: Embalagem de papelão de exportação padrão
Tempo de entrega: 3 ~ 5 dias úteis
Termos de pagamento: T / União, T Ocidental, MoneyGram
Habilidade da fonte: 200 grupos/dia
Descrição de produto detalhada
Medida dos meios: líquido, gás e vapor Sinais de saída: 4~20mA, cervo, Profibus, FF
Precisão: 0,075%, 0,05% Intervalo de pressão: -100KPa~70MPa
Classe da proteção: IP66/67 Material de habitação: Alumínio
Fonte de Alimentação: C.C. 10.5~30V Prova de Exoplosion: ExiaIICT4, ExiaIICT6, ExdIICT6
Aplicação: Medida da pressão Sensor adotado: Óleo - sensor difundido enchido da pressão do silicone
Realçar:

tipo esperto transmissor de pressão

,

sensor esperto da pressão

4-20mA inteligente difundiu o transmissor de pressão esperto do silicone com 2" suporte para industrial arquivado





O transmissor de pressão da série WNK5 é os transmissores de pressão do elevado desempenho fornecidos pela tecnologia esperta Co. de Hefei WNK, Ltd. Transforma o sinal físico da pressão, pressão diferencial e o nível etc. no sinal padrão, recolhendo o sensor da pilha e pelo processamento digital circuita.



Nossa série WNK5 tem a melhor uniformidade da precisão e do sinal aplicando a tecnologia digital especificada avançada do circuito integrado. Cada grupo de transmissor está a uma temperatura ambiental compensada em nossa fábrica, para assegurar a precisão máxima e a mini tração na variação da temperatura de trabalho larga.



Aplicação do produto
1. calibre & medida da pressão absoluta nos gás, no vapor ou nos líquidos em todas as áreas do processo e da medida da engenharia.
2. nível, volume ou medida da massa nos líquidos.
3. trabalhando com elemento de detecção, meça o fluxo dos gás, do vapor e do fluxo líquido. (volume e fluxo maciço)
4. Alta pressão até 700bar.



Característica do produto
1. Precisão alta da referência até 0,05%.
2. Tração a longo prazo ≤±0.25%URL por 1 ano.
3. Protocolo do cervo, do PROFIBUS-PA ou do FF para a opção.
4. À prova de explosões intrinsecamente seguro e à prova de chama
5. Da escala 100:1 da relação para baixo
6. Tipo esperto para a calibração fácil



Dados técnicos

Meios medidos líquido, gás e vapor
Amplitude da pressão -100KPa~70MPa
Sinais de saída 4~20mA, cervo, PROFIBUS-PA para a opção
Precisão 0,075%, mais altamente a pedido
Estabilidade ±0.15% do URL por 5 anos
Tração da temperatura ±0.03% de URL/10ºC
Exposição LCD, ou ponteiro opcional
Material do alojamento Aluminum14
Conexão do processo M20×1.5; G1/2; 1/2NPT
Classe da proteção IP66/67
Ex-prova Exia II CT4, a outra opção pelo pedido
Fonte de alimentação 10.5-55V C.C. da C.C. 10.5-30V
Temperatura ambiental -40 a 85ºC, - 40 ao encabeçamento de 80ºCfor LCD
Temperatura de armazenamento -45 a 85ºC, - 40 a 80ºC para o encabeçamento do LCD;
Medida com exposição: 95*126*52 (milímetro)
sem exposição: 95*115*52 (milímetro)
Peso líquido 1.7kg (sem conexão do suporte ou do processo)

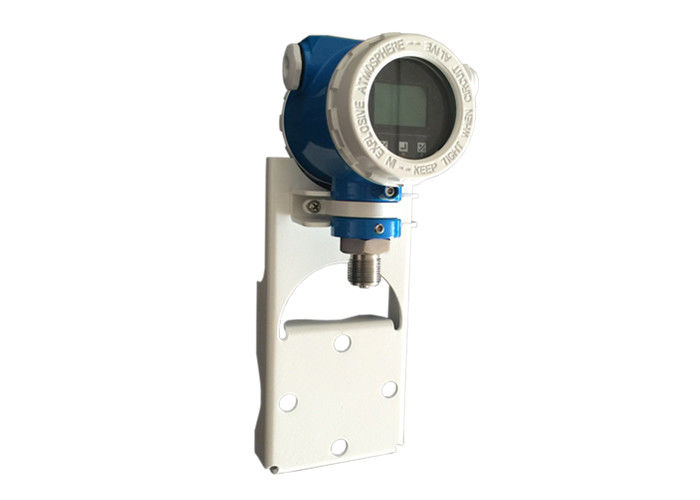

Diagrama da instalação

4-20mA inteligente difundiu o transmissor de pressão esperto do silicone com 2" suporte para industrial arquivado 0



Folha pedindo



Modelo Detalhes do produto
WNK51 transmissor de pressão esperto da elevada precisão
Código Aprovação
A Para áreas não-perigosas
1 ExiaIICT6
2 ExiaIICT4
3 ExdIIBT6
Para outras aprovações ou mais informação, contacte por favor connosco
Codifique Código de saída
A 4… 20mA
H 4… 20mA, CERVO
P PROFIBUS-PA
F FF
Código Exposição
A Nenhuma exposição
L LCD
Código Abrigo; Entrada do cabo; Proteção
A Aluminum14, M20×1.5, IP66/67
B Alumínio 14, G1/2, IP66/67
C Aluminum14,1/2NPT, IP66/67
Código Escala do sensor, para a pressão de calibre Código Escala do sensor, para a pressão absoluta
1C 100mbar (10kPa/1mH2O) 2C 100mbar (10kPa/1mH2O)
1E 250mbar (25kPa/2.5mH2O) 2E 250mbar (25kPa/2.5mH2O)
1F 400mbar (40kPa/4mH2O) 2F 400mbar (40kPa/4mH2O)
1H 1bar (100kPa/10mH2O) 2H 1bar (100kPa/10mH2O)
1K 2bar (200kPa/20mH2O) 2K 2bar (200kPa/20mH2O)
1M 4bar (400kPa/40mH2O) 2M 4bar (400kPa/40mH2O)
1P 10bar (1MPa/100mH2O) 2P 10bar (1MPa/100mH2O)
1S 40bar (4MPa/400mH2O) 2S 40bar (4MPa/400mH2O)
1U 100bar (10MPa/1000mH2O) 2U 100bar (10MPa/1000mH2O)
1W 400bar (40MPa/4000mH2O) 2W 400bar (40MPa/4000mH2O)
1X 700bar (70MPa/7000mH2O) 2X 700bar (70MPa/7000mH2O)
Código Calibração, unidade
1 Escala do sensor, mbar/barra
2 Escala do sensor, kPa/MPa
3 Escala do sensor, mmH2O/mH2O
4 Escala do sensor, libra por polegada quadrada
Código Material do diafragma
1 316L
2 Liga C-276
X A outra exigência especial
Para o outro tipo especial do diafragma, contacte por favor connosco.
Codifique Processe a conexão; parafuso
GA Linha masculina G1/2, furo interno 3mm, 316
GB Linha masculina G1/2, furo interno 11.4mm, 316
GC Linha fêmea G1/2, furo interno 3mm, 316
GD Linha fêmea G1/2, furo interno 11.4mm, 316
NA Linha masculina 1/2NPT, furo interno 3mm, 316
N.B. Linha masculina 1/2NPT, furo interno 11.4mm, 316
NC Linha fêmea 1/2NPT, furo interno 3mm, 316
ND Linha fêmea 1/2NPT, furo interno 11.4mm, 316
Miliampère Linha masculina M20×1.5, furo interno 3mm, 316
MB Linha masculina M20×1.5, furo interno 11.4mm, 316
JX A outra exigência especial
Para a outra linha de parafuso especial da conexão, contacte por favor connosco.
Codifique Processe o material da conexão
3 316
H Ligue C
Codifique Proteção da sobretensão
A Não
M Proteção da sobretensão
Código Suporte
A Não
U Suporte para a tubulação
Model# típico: AU DE WNK51 AHL A1P21 MA3



4-20mA inteligente difundiu o transmissor de pressão esperto do silicone com 2" suporte para industrial arquivado 1
