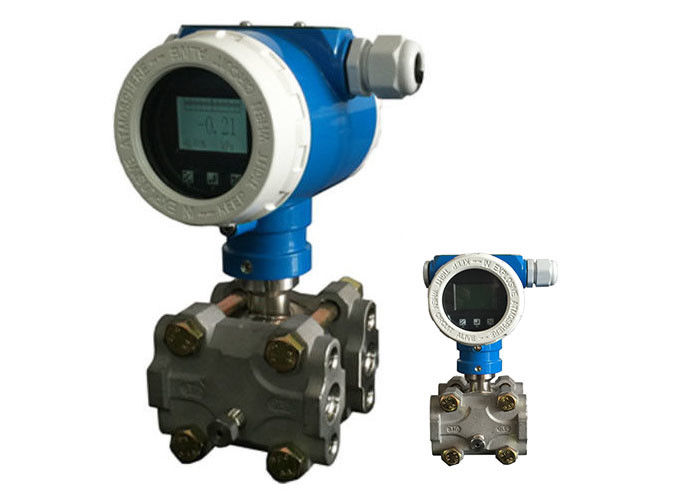

Transmissor de pressão esperto seguro intrínseco com exposição local para a pressão absoluta do calibre

Transmissor de pressão esperto seguro intrínseco com exposição local para a pressão absoluta do calibre

Intrinsic Safe Smart Pressure Transmitter with Local Display for Gauge Absolute Pressure
Intrinsic Safe Smart Pressure Transmitter with Local Display for Gauge Absolute Pressure Intrinsic Safe Smart Pressure Transmitter with Local Display for Gauge Absolute Pressure Intrinsic Safe Smart Pressure Transmitter with Local Display for Gauge Absolute Pressure Intrinsic Safe Smart Pressure Transmitter with Local Display for Gauge Absolute Pressure

Imagem Grande :  Transmissor de pressão esperto seguro intrínseco com exposição local para a pressão absoluta do calibre

Detalhes do produto:
Lugar de origem: Anhui, China
Marca: WNK
Certificação: CE, ISO, HART
Número do modelo: WNK59
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiation
Detalhes da embalagem: Embalagem de papelão de exportação padrão
Tempo de entrega: 3 ~ 5 dias úteis
Termos de pagamento: T / União, T Ocidental, MoneyGram
Habilidade da fonte: 200 grupos/dia
Descrição de produto detalhada
Medida dos meios: líquido, gás e vapor Sinais de saída: 4~20mA, cervo, 1-5V
Precisão: 0,075%, 0,1%, 0,2% Amplitude da pressão: -100KPa~70MPa
Classe da proteção: IP67 Abrigando o material: De alumínio
fonte de alimentação: C.C. 10.5~30V Prova de Exoplosion: ExiaIICT4, ExiaIICT6, ExdIICT6
Aplicação: Medida da pressão Sensor adotado: Óleo - sensor difundido enchido da pressão do silicone
Realçar:

tipo esperto transmissor de pressão

,

Transmissor de pressão de Digitas

Transmissor de pressão esperto seguro intrínseco com exposição local para a pressão absoluta do calibre



O transmissor de pressão da série WNK5 é os transmissores de pressão do elevado desempenho fornecidos pela tecnologia Co. de Hefei WNK Smart, Ltd. Transforma o sinal físico da pressão, da pressão diferencial e do nível etc. no sinal padrão, recolhendo o sensor da pilha e o circuito de processamento digital.



Nossa série WNK5 tem a melhor uniformidade da precisão e do sinal aplicando tecnologia digital especificada avançada do circuito integrado. Cada grupo de transmissor está a uma temperatura ambiental compensada em nossa fábrica, para assegurar a precisão máxima e a mini tração na variação da temperatura de trabalho larga.



Vantagem do produto
1. precisão alta até 0,05% da referência.
2. tração ≤±0.25%URL do prazo por 1 ano.
3. protocolo do cervo, do PROFIBUS-PA ou do FF para a opção.
4. à prova de explosões intrinsecamente seguro e à prova de chama
5. escala abaixo do 100:1 da relação
6. tipo esperto para a calibração fácil



Aplicação do produto
1. calibre & medida da pressão absoluta nos gás, no vapor ou nos líquidos em todas as áreas de projetar o processo e a medida.
2. nível, volume ou medida maciça nos líquidos.
3. funcionamento com elemento de detecção, medida o fluxo dos gás, vapor e fluxo líquido. (volume e fluxo maciço)
4. Alta pressão até 700bar.



Dados técnicos

Meios medidos líquido, gás e vapor
Amplitude da pressão -100KPa~70MPa
Sinais de saída 4~20mA, cervo, PROFIBUS-PA para a opção
Precisão 0,075%, mais alto a pedido
Estabilidade ±0.15% do URL por 5 anos
Tração da temperatura ±0.03% de URL/10ºC
Exposição LCD, ou ponteiro opcional
Abrigando o material Aluminum14
Conexão do processo M20×1.5; G1/2; 1/2NPT
Classe da proteção IP66/67
Ex-prova Exia II CT4, a outra opção pelo pedido
Fonte de alimentação 10.5-55V C.C. da C.C. 10.5-30V
Temperatura ambiental -40 a 85ºC, - 40 ao encabeçamento de 80ºCfor LCD
Temperatura de armazenamento -45 a 85ºC, - 40 a 80ºC para o encabeçamento do LCD;
Medida com exposição: 95*126*52 (milímetro)
sem exposição: 95*115*52 (milímetro)
Peso líquido 1.7kg (sem conexão do suporte ou do processo)





Diagrama da instalação

Transmissor de pressão esperto seguro intrínseco com exposição local para a pressão absoluta do calibre 0





Folha pedindo



Modelo Detalhes do produto
WNK51 transmissor de pressão esperto da elevada precisão
Código Aprovação
Para áreas não-perigosas
1 ExiaIICT6
2 ExiaIICT4
3 ExdIIBT6
Para outras aprovações ou mais informação, contacte por favor connosco
Código Código de saída
4… 20mA
H 4… 20mA, CERVO
P PROFIBUS-PA
F FF
Código Exposição
Nenhuma exposição
L LCD
Código Alojamento; Entrada do cabo; Proteção
Aluminum14, M20×1.5, IP66/67
B 14 de alumínio, G1/2, IP66/67
C Aluminum14,1/2NPT, IP66/67
Código Escala do sensor, para a pressão de calibre Código Escala do sensor, para a pressão absoluta
1C 100mbar (10kPa/1mH2O) 2C 100mbar (10kPa/1mH2O)
1E 250mbar (25kPa/2.5mH2O) 2E 250mbar (25kPa/2.5mH2O)
1F 400mbar (40kPa/4mH2O) 2F 400mbar (40kPa/4mH2O)
1H 1bar (100kPa/10mH2O) 2H 1bar (100kPa/10mH2O)
1K 2bar (200kPa/20mH2O) 2K 2bar (200kPa/20mH2O)
1M 4bar (400kPa/40mH2O) 2M 4bar (400kPa/40mH2O)
1P 10bar (1MPa/100mH2O) 2P 10bar (1MPa/100mH2O)
1S 40bar (4MPa/400mH2O) 2S 40bar (4MPa/400mH2O)
1U 100bar (10MPa/1000mH2O) 2U 100bar (10MPa/1000mH2O)
1W 400bar (40MPa/4000mH2O) 2W 400bar (40MPa/4000mH2O)
1X 700bar (70MPa/7000mH2O) 2X 700bar (70MPa/7000mH2O)
Código Calibração, unidade
1 Escala do sensor, mbar/barra
2 Escala do sensor, kPa/MPa
3 Escala do sensor, mmH2O/mH2O
4 Escala do sensor, libra por polegada quadrada
Código Material do diafragma
1 316L
2 Liga C-276
X A outra exigência especial
Para o outro tipo especial do diafragma, contacte por favor connosco.
Código Conexão do processo; parafuso
GA Linha masculina G1/2, furo interno 3mm, 316
GB Linha masculina G1/2, furo interno 11.4mm, 316
GC Linha fêmea G1/2, furo interno 3mm, 316
GD Linha fêmea G1/2, furo interno 11.4mm, 316
NA Linha masculina 1/2NPT, furo interno 3mm, 316
N.B. Linha masculina 1/2NPT, furo interno 11.4mm, 316
NC Linha fêmea 1/2NPT, furo interno 3mm, 316
ND Linha fêmea 1/2NPT, furo interno 11.4mm, 316
Miliampère Linha masculina M20×1.5, furo interno 3mm, 316
MB Linha masculina M20×1.5, furo interno 11.4mm, 316
JX A outra exigência especial
Para a outra linha de parafuso especial da conexão, contacte por favor connosco.
Código Processe o material da conexão
3 316
H Liga C
Código Proteção da sobretensão
Não
M Proteção da sobretensão
Código Suporte
Não
U Suporte para a tubulação
Model# típico: AU DE WNK51 AHL A1P21 MA3
