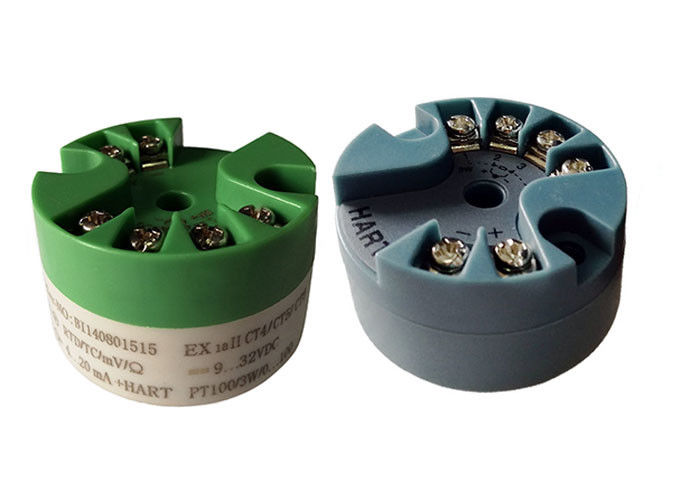

Transmissor universal da temperatura da montagem da cabeça da entrada com protocolo do cervo
O transmissor da temperatura da cabeça-montagem WNK65 é tipo universal transmissor da entrada. É apropriado para quatro tipos de resistores térmicos que incluem PT100, PT1000, Cu50, Cu100, oito tipos de par termoelétrico que incluem E, J, B, K, N, R, S, tipo de T, sinal do minivolt de -10~100mVe -100~ sinal1000mVandresistive de 0~400Ωe0~4000Ω. A tensão do isolamento é DC1000V.
O transmissor do temp WNK65 tem a saída de 4~20mA e de 4~20mA+Hart. E ele calibração do software de apoios com desempenho de custo alto.

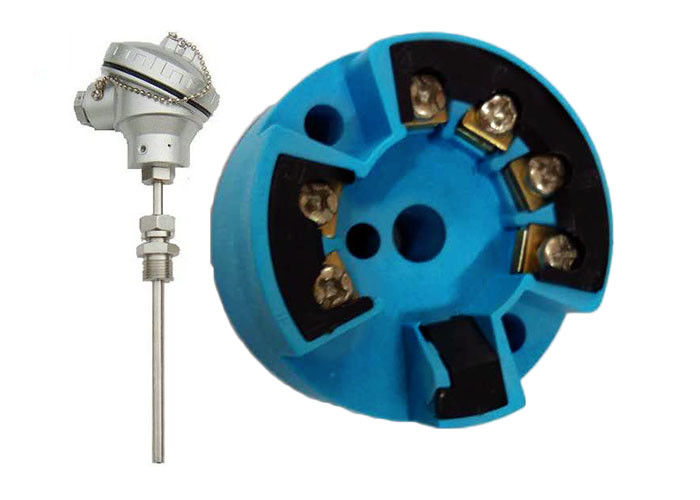

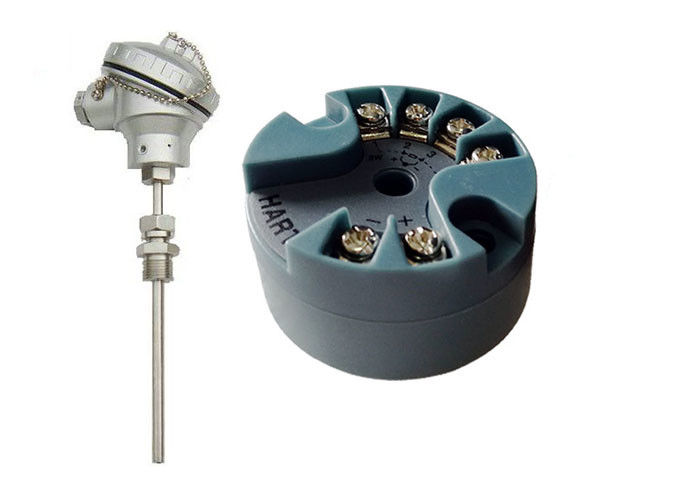

Transmissor da temperatura WNK65
- Sinal de saída 4-20mA com uma comunicação digital do protocolo do CERVO (dois-fio);
- A configuração do comunicador ou do PC e o software da eliminação de erros podem fazer a gestão remota;
- Precisão da compensação da extremidade do código interno: ±0.5ºC
- Umidade 0-64 segundos ajustável;
- Estabilidade: ±0.2%/year;
- Variação da temperatura ambiental de Woring: -40ºC~+85ºC;
- Anti vibração mecânica: 10~60HZ, onda de seno de 0.21mm;
- Anti interferência da radiofrequência: IEC61000-4-3, 20V/M, 80~1000MHZ
- Poder da fonte: DC9V~32V;
- Dimensões: φ44mm;
- Distância do furo de montagem: 33mm;
2. Componentes de hardware
2,1 poder
- A escala de poder de fornecimento é C.C.9V~32V, conectada do porto 1 e 2.
- Embuta oposto ao circuito de proteção da tensão do sentido, misconnetion do poder não causará nenhum dano.
Nota: Nunca conecte 24V com o porto do sensor! Causará dano permanente do transmissor!
2,2 prendendo o diagrama dos portos
2,3 portos da conexão do sensor
Parâmetros principais da precisão dos sensores:
| Tipo dos sensores |
Escala do sensor |
Escala mínima |
Precisão do dígito |
Precisão de D/A |
| 2,3,4 - resistor térmico do fio |
| Cu50 |
-50~150 ºC |
ºC 10 |
ºC ±0.15 |
0,01% |
| Cu100 |
-50~150 ºC |
ºC 10 |
ºC ±0.15 |
0,01% |
| PT100 |
-200~850 ºC |
ºC 10 |
ºC ±0.15 |
0,01% |
| PT1000 |
-200~850 ºC |
10ºC |
ºC ±0.1 |
0,01% |
| 2,3,4 - resistor do fio |
| 400Ω |
0~400Ω |
10Ω |
0.01Ω |
0,01% |
| 4000Ω |
-0~4000Ω |
10Ω |
0.01Ω |
0,01% |
| Tensão |
| 100mV |
-10~100 milivolt |
10 milivolt |
0,01 milivolts |
0,01% |
| 1000mV |
-100~1000mV |
10 milivolt |
0,01 milivolts |
0,01% |
| Par termoelétrico |
| B |
150~1820ºC |
25ºC |
ºC ±1.0 |
0,01% |
| Tipo de E |
-200~1000ºC |
25ºC |
ºC ±0.4 |
0,01% |
| Tipo de J |
- 210~1200ºC |
25ºC |
±0.4ºC |
0,01% |
| Tipo de K |
-200~1372ºC |
25ºC |
±0.4ºC |
0,01% |
| Tipo de N |
-200~1300ºC |
25ºC |
±0.4ºC |
0,01% |
| R do tipo |
0~1768ºC |
25ºC |
±0.8ºC |
0,01% |
| Tipo de S |
0~1768ºC |
25ºC |
±0.8ºC |
0,01% |
| Tipo de T |
-200~400ºC |
25ºC |
ºC ±0.4 |
0,01% |
Vantagens competitivas:
1. Fundado em 2004, sobre uma pesquisa de 13 anos, tornar-se e experiência profissionais da produção;
2. equipe experiente e profissional do R&D para proporcionar serviços da personalização;
3. produzindo os elementos de núcleo PWB do transmissor, PWB de fornecimento para produtores do transmissor;
4. a precisão a mais alta até 0.05%FS;
5. várias saídas I2C, SPI, 4~20mA, cervo, Modbus, Profibus-Pa, 0.5-4.5V, 0.2-2.9V e outras saídas análogas;
6. Nossos produtos foram exportados para Alemanha, Noruega, Polônia, Finlandia, Espanha, Reino Unido, França, Rússia, EUA, Brasil, México, Austrália, Japão, Coreia, Tailândia, Indonésia, Uruguai e muitos outros países.
